STP 生成树图解：冗余链路如何不形成环路

STP 生成树协议原理图解，一张图看懂根桥选举、端口阻塞与破环，附华为 eNSP 配置与验证。

#STP#生成树#二层#eNSP

先看效果

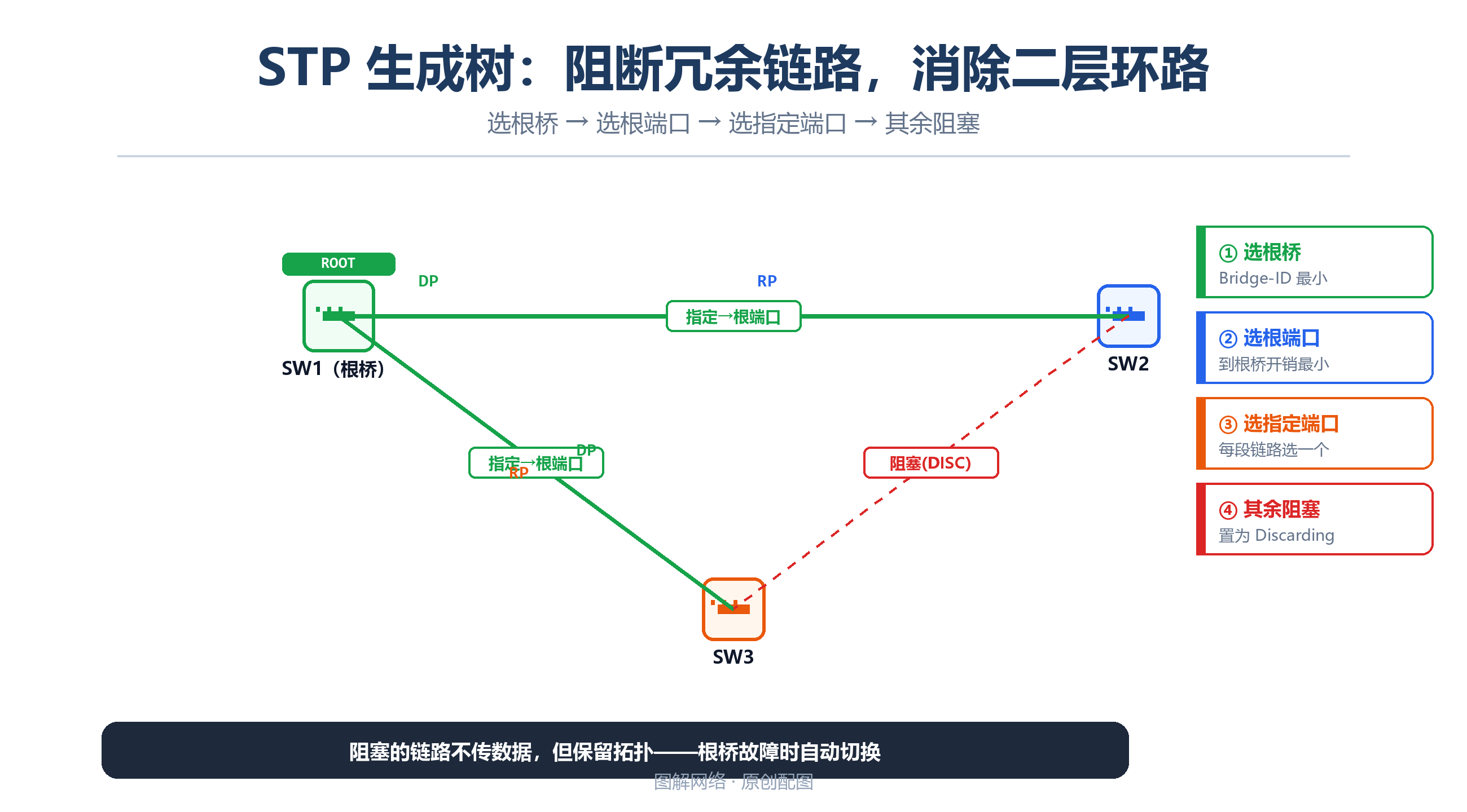

STP生成树阻塞冗余端口形成无环拓扑的图
三台交换机形成环路，STP 阻塞其中一条链路，逻辑上变成树

为什么需要 STP

为了保证可靠，交换网络里通常会有冗余链路（环）。但二层网络最怕环：一个广播包在环里无限循环，几秒钟就能把带宽和 CPU 打满，这叫广播风暴——网络瞬间瘫痪。

STP（生成树协议）就是解决环的：它在有环的物理拓扑里，逻辑上选出一棵无环的树，把多余的链路端口堵塞（Block）起来。一旦主链路断了，被堵塞的端口自动打开接管。

原理图解

看上面这张图，三台交换机（SW1、SW2、SW3）首尾相连成环：

  • STP 先选根桥（Root Bridge）：BID 最小的交换机，通常你手动把核心交换机设为根；
  • 每台非根交换机选一个根端口（离根最近的口）；
  • 每条链路选一个指定端口（Designated Port，负责转发）；
  • 剩下的端口变成 Alternate/Blocked，不转发数据，只收 BPDU。

图中红色虚线那条链路的端口被阻塞，物理上是环，逻辑上变成了树。SW3 上行的备用链路一旦主链路故障就顶上，几秒内恢复。

eNSP 完整配置

三台 S5700 组成环，核心 SW1 指定为根桥。

# ===== SW1（核心，设为根桥）=====
<Huawei> system-view
[Huawei] sysname SW1

[SW1] stp mode stp
[SW1] stp root primary        # 把 SW1 设为根桥
[SW1] stp priority 0          # 或者直接改优先级（越小越优先，取 4096 的倍数）

[SW1] save

# ===== SW2 =====
[SW2] stp mode stp
[SW2] stp root secondary     # 设为备份根桥

# ===== SW3 =====
[SW3] stp mode stp
# 其余交换机用默认优先级即可

华为交换机默认开启 STP，模式默认是 MSTP。想做纯 STP 实验就显式配 stp mode stp。

验证

# 查看根桥信息与自己的角色
[SW1] display stp

# 查看每个端口的角色（Root/Designated/Alternate）
[SW1] display stp brief

display stp brief 能看到每个接口的 Role：根口是 ROOT，指定口是 DESIGNATED，被阻塞的是 ALTE。display stp 里能看到 CIST Root/ERPC，根桥的 Bridge ID 会显示为 0 号优先级。

常见问题

Q: 怎么确认环路被破了？ A: display stp brief 里有 ALTE（Alternate）角色的端口，就说明它被阻塞了，环被破开。

Q: STP 收敛太慢（30-50 秒）怎么办？ A: 换 RSTP（快速生成树）或 MSTP。华为默认 MSTP，stp mode mstp，收敛可以到亚秒级。如果想要毫秒级切换，可以配合链路聚合或堆叠。

Q: 为什么不能把所有线都保持转发？ A: 二层帧没有 TTL，环里的包会永远转下去。三层协议有 TTL 会丢弃，二层没有，所以必须在二层就把环破掉。
